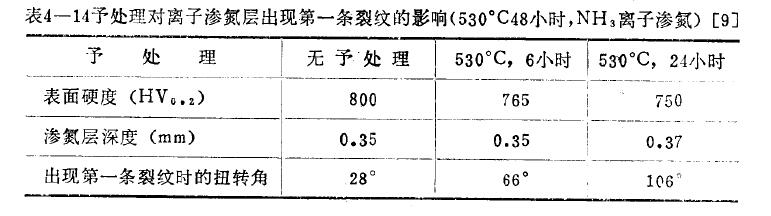

高速钢采用离子渗氮热处理，硬度和耐磨性极高，但是深层的脆性大，渗氮刀具在切削过程中遇到冲击，往往产生崩刃现象。处理不好的高速钢刀具的寿命反而比不进行离子渗氮的还低......
更新时间：2017-04-22

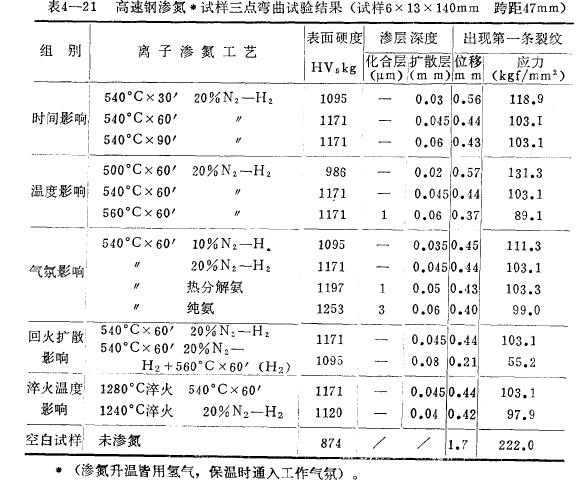

改变调质回火温度得到不同原始硬度的试样，于560℃ 离子渗氮 8小时，然后进行弯曲声发射试验，实验结果表明由于提高了调质回火温度，引起材料心部强度和屈服点降低，在外力作用......
更新时间：2017-04-21

温度对时间的影响比较复杂，渗氮时间延长，氮化物聚集长大，降低了渗氮层的硬度。这种聚集能提高塑性，温度增高更急剧加快了氮化物的聚集速度，此外还使表面氮浓度降低，这些......
更新时间：2017-04-20

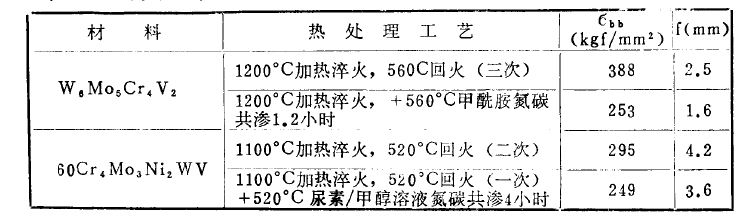

材料机械强度和塑性是机械零件设计的重要依据，材料离子渗氮后延伸率和断面收缩率都有明显的降低，由于离子渗氮获得高硬度的表面壳层，因此不可避免地使材料的塑性有所损失。......
更新时间：2017-04-19

零件渗氮后发生形状变化的原因是由于原先存在的内应力松弛和重新分布以及渗层体积膨胀产生的应力所致。因此，凡是能影响内应力分布的因素都可能使零件离子渗氮后出现形状扭曲......
更新时间：2017-04-18

变形小是离子渗氮与传统气体渗氮相比的优点之一。然而，影响离子渗氮零件变形的因素很多，必须逐一给予解决才能得到最小的变形效果。 离子渗氮变形是指下列两种情况，一是尺寸......
更新时间：2017-04-17

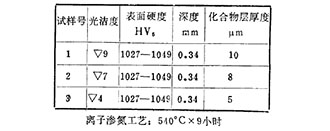

气体渗氮时，零件表面光洁度对渗氮层质量有一定影响，光洁度高的其渗氮层较薄。而离子渗氮时则影响很小。图为38CrMoAlA钢不同表面光洁度时，在540℃离子渗氮9小时后的硬度、深度及......
更新时间：2017-04-14

渗氮前去除应力工件对减少离子渗氮变形起着十分重要的作用，因为它能消除前面锻造、调质（或正火）及机加工时造成的大部分内应力。一般应用略低于回火温度的高温时效处理。如......
更新时间：2017-04-13

在渗氮零件的整个制造过程中，渗氮经常是作为最后一道工序。渗氮后的工件一般不再加工，或者必要时仅进行精磨或研磨。渗氮零件的加工路线如下：下料锻造正火或退火粗加工调质......
更新时间：2017-04-12

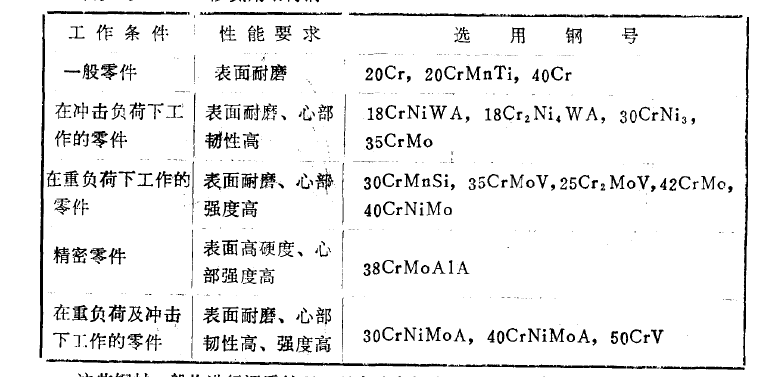

合金元素的加入大大提高了钢渗氮后的硬度。如果要求高的硬度和抗擦伤能力则一般采用Cr-Mo-Al系钢中，如38CrMoAlA钢。38CrMoAlA钢是我国使用最为广泛的渗氮钢种。碳使钢材具有足够的强......
更新时间：2017-04-10
