为了描述钢的铁素体——珠光体组织向奥氏体转变过程，经常用奥氏体加热等温转变图。它可以给出不同加热温度下的转变过程。它可以给出不同加热温度下的转变过程。为了测绘此等温转变图，可在此温度下保持。在等温保持过程中珠光体——奥氏体转变各阶段的起点和终点记录下来。如果把试验所得各点在温度——时间坐标上标出，并将其连成光滑曲线，就可以得到奥氏体等温转变图。

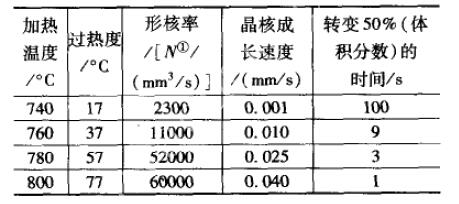

        随着温度升高，珠光体转变为奥氏体的速度剧烈增大。随着温度升高，珠光体转变为奥氏体的速度剧烈增大。这可解释为一方面是扩散过程的加速，另一方面是奥氏体内碳浓度梯度的增加。         铁素体——珠光体组织转变为奥氏体的速度除了取决于加热保持温度外，尚取决于其原始组织状态。铁素体——珠光体组织越细，奥氏体形核量越大，奥氏体化过程越快。渗碳体的预先球化，特别是形成大块球后，奥氏体的形成速度就变慢。
        青岛丰东热处理提供热处理服务，可为客户提供化学热处理(渗碳、渗氮、碳氮共渗)、真空热处理、等离子热处理(离子渗氮)、常规热处理(含深冷处理)等四大领域的热处理加工服务。欢迎新老客户来电咨询，电话：4006577217。
        “青岛丰东热处理”微信公众号提供的热处理行业动态及资讯，欢迎关注。
