钢的退火、正火、淬火等热处理，都需将其加热到奥氏体转变区的温度，即完成所谓的奥氏体化过程。

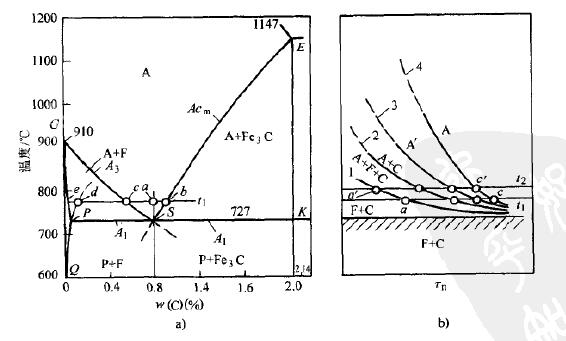

        共析钢的加热珠光体——奥氏体转变过程。在钢被逐步加热到A_C1温度的过程中，部分渗碳体按极限溶解度线PQ溶入铁素体。当温度高于A_C1，铁素体局部区域的碳含量增加。此区域的铁素体不稳定，便转变成在此温度下稳定的奥氏体。在稍高于A_C1温度，在铁素体和渗碳体边界处靠渗碳体供碳，形成具有奥氏体晶格的原子排列起伏，即临界尺寸的奥氏体晶核。一些研究者认为，α-γ重构的机制在有共格边界时是切变形的。碳从Fe3C向按切变机制形成的层状奥氏体扩散，并使奥氏体晶粒长大。当晶粒长大时，α-γ晶格的共格性被破坏。切变机制被正常长大机制所代替，奥氏体晶粒变成等轴形貌。         铁素体和渗碳体消失后，形成奥氏体晶粒的边界也随之消失。此时只有奥氏体晶粒的长大，而无新晶粒的产生。新产生的奥氏体晶粒内的碳含量是不均匀的。在靠近原渗碳体区的高。在此浓度梯度的影响下，发生奥氏体中碳原子从原渗碳体区向铁素体区的扩散。所以奥氏体晶粒区的扩大是由于α-γ的多晶转变和碳原子扩散的结果。在转变过程中，奥氏体区的扩大比渗碳体溶解快。因此，在完成α-γ转变后，在钢的奥氏体组织中尚存在一定量的渗碳体。为使其充分溶解于奥氏体，还需要延长等温保持时间。最后按上述结果所形成的奥氏体在化学成分上市不均匀的，为使其达到均匀化，尚需更多的保持时间。
        青岛丰东热处理提供热处理服务，可为客户提供化学热处理(渗碳、渗氮、碳氮共渗)、真空热处理、等离子热处理(离子渗氮)、常规热处理(含深冷处理)等四大领域的热处理加工服务。欢迎新老客户来电咨询，电话：4006577217。
        “青岛丰东热处理”微信公众号提供的热处理行业动态及资讯，欢迎关注。
