将钢件加热到临界点(A_c3，A_cm)以上，进行完全奥氏体化，然后在空气中冷却，这种热处理称正火，正火的目的与退火相同，只是温度高于退火，且在空气中冷却。
（一）．正火工艺：
    正火的加热温度与钢的化学成分关系很大
    低碳钢加热温度为A_c3以上100-150℃
    中碳钢加热温度为A_c3以上50-100℃
    高碳钢加热温度为A_c3以上30_50℃
    保温时间与工件厚度和加热炉的形式有关，冷却既可采用空冷也可采用吹风冷却，但注意工件冷却时不能堆放在一起，应散开放置。
（二）．正火后的组织与性能

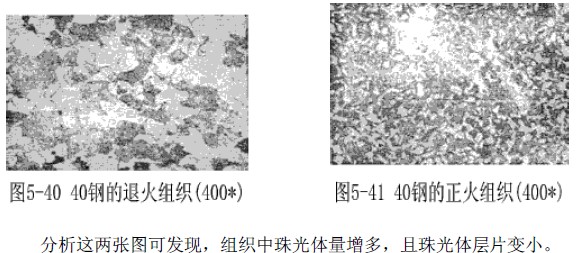

正火实际上是退火的一种特殊情况，两者不同之处主要在于正火的冷却速度较退火快，因此有伪共析组织。


    通过这个表我们可以看到正火后的强度，硬度，韧性都比退火后的高，塑性并不降低。
