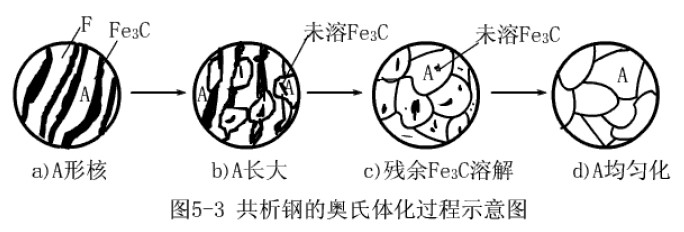

完全退火是将亚共析碳钢加热到Ac₃线以上约20~60℃，保温一定时间，随炉缓慢冷却到600℃以下，然后出炉在空气中冷却。这种退火主要用于亚共析成分的碳钢和和金钢的铸件，锻件及热扎型材，目的是细化晶粒，消除内应力与组织缺陷，降低硬度，提高塑性，为随后的切削加工和淬火做好准备。        上图是30钢的铸件完全退火前后性能比较F的晶粒尺寸越小，强度越高，塑性越高完全退火经加热，保温后，获得晶粒细小的单相A组织，必需以缓慢的冷却速度进行冷却，以保证奥氏体在珠光体的上部发生转变。
       青岛丰东热处理提供热处理服务，可为客户提供化学热处理(渗碳、渗氮、碳氮共渗)、真空热处理、等离子热处理(离子渗氮)、常规热处理(含深冷处理)等四大领域的热处理加工服务。欢迎新老客户来电咨询，电话：4006577217。
