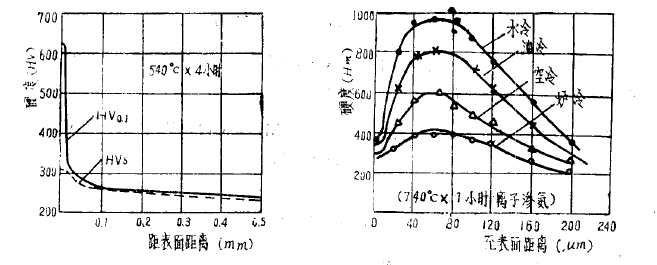

氮渗入碳钢中对硬度提高不明显，尤其是对扩散层硬度提高极为有限。仅在表面形成的化合物层有一定硬化及耐磨作用。图为45钢离子渗氮后硬度梯度曲线。故为增加化合物层厚度，对碳钢一般均采用氮碳共渗处理而不宜采用单纯的渗氮处理。         提高碳钢渗氮层硬度的另一途径是采取在高于共析温度（590℃）以上渗氮，然后快冷以得到氮马氏体组织的方法。马氏体的硬度随含氮量不同、冷却速度不同在Hm400-1100之间变动，如图所示。但此法操作上较困难，且渗氮温度高，零件变形大，一般很少采用。
        青岛丰东热处理在氮化处理方面拥有丰富的经验，提供气体氮化、气体软氮化、离子氮化、离子软氮化、氮化+氧化（FD-NCO）等服务，欢迎新老客户来电咨询，电话：4006577217。
