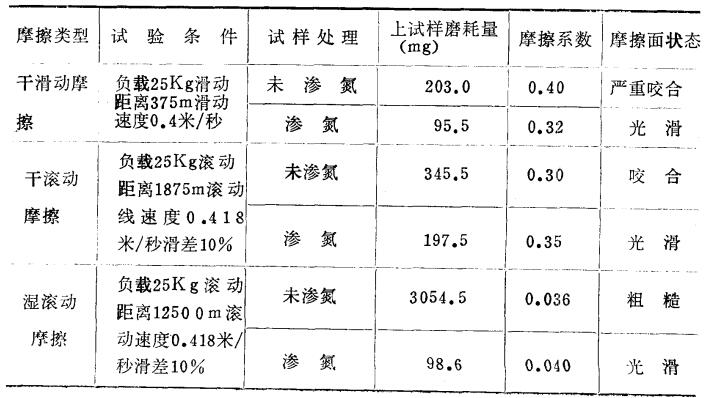

某些有色金属，如钛及其合金经离子渗氮后，也得到了极好的抗磨效果。从下表可以看出，离子渗氮大大降低了钛材的磨损量和摩擦系数，摩擦面的状况也有了根本改善。磨损试验是在阿姆斯勒型摩擦磨损试验机上进行的，滑动摩擦试验固定式样为10×10×25mm，滚动式样尺寸为Φ40×10毫米，滚动摩擦试验结为Φ40×10是一样，每对摩擦副都由纯钛TA₂制成，处理工艺相同。离子渗氮试样在850℃处理4小时。
