（一）奥氏体化的过程

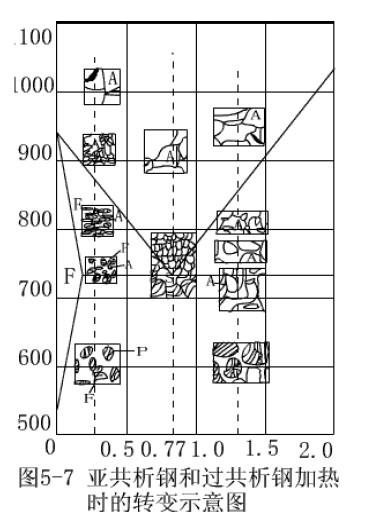

前面我们在分析Fe—Fe₃C相图时，知道亚过共析钢与共析钢组织的不同点在于，除了室温组织中有P外，亚共析碳钢还有先共析铁素体，过共析钢还有先共析二次渗碳体，因此，亚，过共析钢的奥氏体化过程，除了有P转化为A外，还有Fe，Fe₃C向A转化与溶解的过程。



    1．亚共析钢
    加热到AC1线以上后P转变A，在Acl-Ac3点升温过程中，共析铁素体F转化A，温度到达Ac3点时，亚共析钢A化过程会结束，获取单一的奥氏体组织。
    2．过共析钢
    加热到ACI线以上后P转化A，在Acl-Acm升温过程中，先共析Fe₃C₁₁转化为A，温度超过A_cm点后，过共析碳钢的奥氏体化全部结束，获取单一的奥氏体组织。
（二）奥氏体的晶粒度

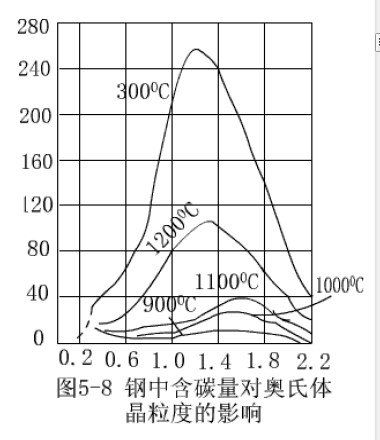

从图中可以看出，在相同的温度下，随钢中含碳量增大，A晶粒只寸也在增大，这是因为他们相互碰撞的机会增多，如快了晶粒的长大，但含碳量超过一定限度，A晶粒长大倾向反而减小，这是由于未溶的渗碳体质点阻碍了晶粒长大，因此钢中含碳量超过某个限度愈多，那么未溶渗碳体也越多，阻碍晶粒长大的作用也愈大，奥氏体晶粒长大倾向也就愈小，我们可以获取较细小的奥氏体实际晶粒度。
