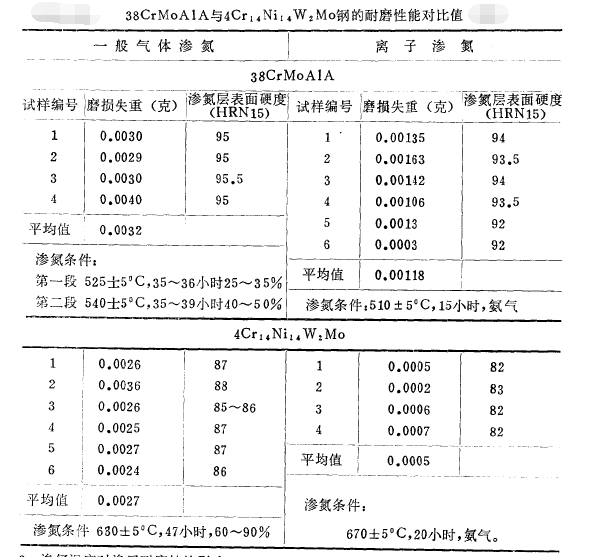

下图是38CrMoAlA与4Cr₁₄Ni₁₄W₂Mo钢渗氮后的耐磨性对比，试验是在MM型磨损试验机上进行的，渗氮试样转速为180转/分，和它对磨的GCr15试样是200转/分，预磨加荷50Kg，持续1小时，然后加荷100Kg持续8小时。数据表明，这两种钢离子渗氮后的耐磨性比气体渗氮好。38CrMoAlA钢离子渗氮较一般气体渗氮提高1~2倍，4Cr₁₄Ni₁₄W₂Mo提高4倍以上。这是因为气体渗氮表层不致密和具有较大的脆性。 青岛丰东热处理提供热处理服务，可为客户提供化学热处理(渗碳、渗氮、碳氮共渗)、真空热处理、等离子热处理(离子渗氮)、常规热处理(含深冷处理)等四大领域的热处理加工服务。欢迎新老客户来电咨询，电话：4006577217。
