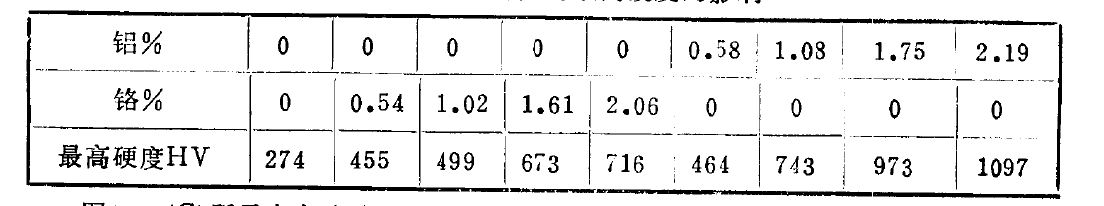

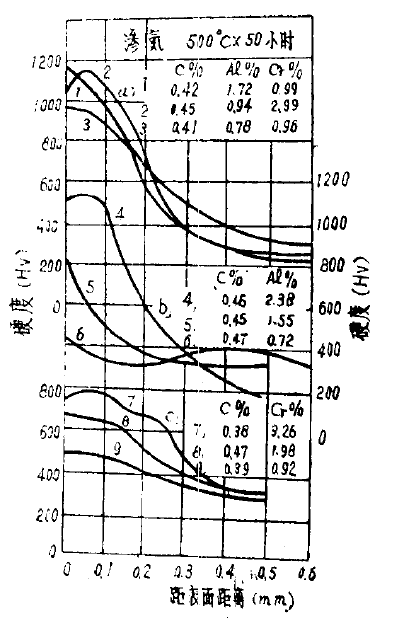

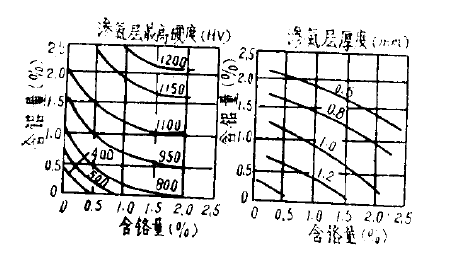

对渗氮钢而言，最需要的元素是铝和铬，当对Al-Cr-Mo钢分别添加铬和铝至2%左右进行气体渗氮时，有关其硬度的结果如图，从表中可以看出，与相同含量的铬相比，铝则更能提高硬度。 下图为含碳量0.4%的铬钢的渗氮层硬度和深度的关系，是在500℃经5小时渗氮处理所得到的结果，从图可知，在只含铬的钢内，含铬量越高，但即使含铬量为3.26%的情况下，其最高硬度仍达不到HV800.而含碳量0.45%的铝钢，当含铝量为2.38%时硬度显著增高，达HV1100以上。实验结果表明，与单一元素相比，两种元素同时存在时能够获得更高的额硬度和渗氮层。 由铝铬钢姓曾的渗氮层的最高硬度和深度的关系，渗氮是在500℃，100小时和氢气分解率为30%的条件下进行的。当含铝量相同时，随着含铬量的增加，渗氮层硬度提高。档含铬量不变时，随着含铝量的增加，渗氮层的硬度也提高。在渗氮层深度方面，与单一元素比较，铬和铝共存时的深度较浅。 青岛丰东热处理在氮化处理方面拥有丰富的经验，提供气体氮化、气体软氮化、离子氮化、离子软氮化、氮化+氧化（FD-NCO）等服务，欢迎新老客户来电咨询，电话：4006577217。
