维氏硬度试验的压头采用锥面夹角为136°的金刚石四棱锥体，根据单位凹陷面积上所受的试验力计算硬度值。维氏硬度试验压头在压力F的作用下，压入试件表面，并保持一定时间，在试样表面上留下一个四棱锥形的压痕，见图10-4。测量压痕正方形对角线平均长度d=(d1+d2)/2，据此计算锥形压痕表面积，从而求出单位面积所受平均压力，作为维氏硬度值，以符号HV表示。
HV=0.102F/A凹=0.102 F/[ d²/( 2sin68°)]=0.1891 F/d²
式中F-试验力(N)；
A凹-压痕凹陷面积（mm²）；
d-压痕对角线长度( mm)。
根据压痕对角线长度即可查表得出HV值。
在维氏硬度试验中，由于压入角不变，施加试验力改变时，压痕的几何形状相似。因此，施加不同试验力，所得硬度值相同。维氏硬度试验施加的试验力范围为49. 03~980. 7N，共分六级。维氏硬度试验力及系数见表10-3。由于压痕对角线长度与维氏硬度值( HV10)对照表是按试验力98. 07N计算得到的，若选用其他试验力，即选其他硬度符号时，则查得的硬度值应乘以表中对应的系数

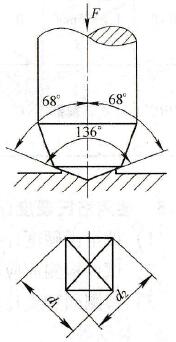

图10-4 维氏硬度试验原理

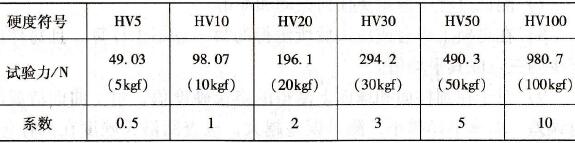

表10-3 维氏硬度试验力及系数
近年青岛丰东热处理斥重资陆续购置了数台先进的检测仪器及辅助设备，如原装德国进口蔡司金相显微镜及计算机分析系统、法国普锐斯全自动金相切割机、镶嵌机、磨抛机、美国沃伯特全自动显微维氏硬度计及荷兰INNOVA布氏、洛式、维式成套检测设备等。先进精密的检测设备为产品质量的检测提供了有力的保障。
